Для правильного монтажа листов поликарбоната необходимо учитывать термическое расширение поликарбоната, полую структуру сотового листа и эстетичность готовой конструкции. От качества комплектующих также зависит долговечность конструкции.
В инженерную систему Novattro включены профили для арочного и прямоскатного соединения листов поликарбоната, профили закрытия торцов сотовых листов, термошайбы для крепления листов к опорной конструкции.
В инженерную систему Novattro включены профили для арочного и прямоскатного соединения листов поликарбоната, профили закрытия торцов сотовых листов, термошайбы для крепления листов к опорной конструкции.
Ассортимент
Вид
термошайба поликарбонатная
АЛЮМИНИЕВЫЕ ПРОФИЛИ И ДОП.:
460060_Универсальный профиль (алюм.)
......470260_Адаптер (алюм.) для профиля 460060
......361661_Термоадаптер (ПК) для профиля 460060
......902904_Уплотнитель ТЭП
461640_Профиль рамный (алюм.) для 16мм
462540_Профиль боковой (алюм.) для 25мм
420040_Профиль рамный для 40S, 40U
420080_Профиль рамный для панелей >4м, 40S, 40U
420031_Профиль нижний для 40S
404051_Профиль нижний наклонный для 40S
.......492001_Прижимная планка (алюм.)
......902901_Уплотнитель ТЭП внешний
462511_Профиль торцевой (алюм.) для 25 мм
464011_Профиль торцевой (алюм.) для 40U
Соединители (жестяные) для алюм. профилей
494004_Анкер для 10 мм
49401602_Анкер для 16 мм
494025_Анкер для 25 мм
49404050_Анкер для 40S
49404000_Анкер для 40U
ПОЛИКАРБОНАТНЫЕ
профили ПК соединительный неразъемный HP
профили ПК соединительный разъемный (крышка+база) HСP
профили ПК торцевой UP
U-коннектор (ПК) для 40U
все фото
Толщина
все толщины монолитного поликарбоната
для 4 мм
для 6 мм
для 8 мм
для 10 мм
для 16 мм
для 20 мм
для 25 мм
для 32 мм
для 40-U мм
для 40-S мм
Цвет
прозрачный (ПК профили и термошайбы)
бронза (ПК профили и термошайбы)
зеленый (ПК профили и термошайбы)
синий (ПК профили и термошайбы)
терракотовый (ПК профили и термошайбы)
бирюза (ПК профили)
белый (ПК профили)
желтый (ПК профили)
оранжевый (ПК профили)
красный (ПК профили)
Преимущества продукта

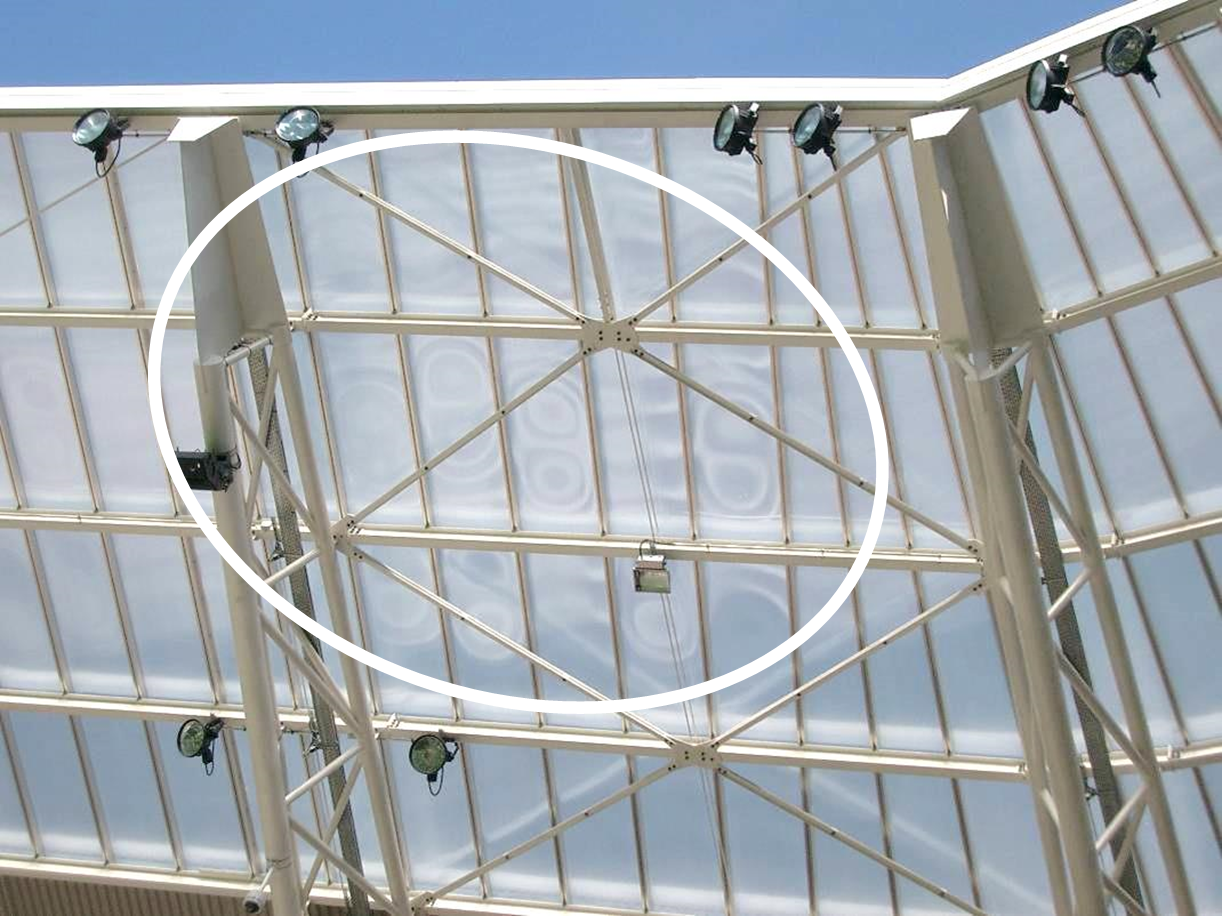

Учет термического расширения
Поликарбонатная термошайба и профили NOVATTRO позволяют учесть термическое расширение листов поликарбоната при необходимости крепления листа к конструкции при помощи саморезов. Без учета термического расширения при перепаде температур расширение и листа (изменение геометрических размеров) может привести к разрушению места крепления.
Применение системы алюминиевых профилей NOVATTRO PROF решает проблему термического расширения по длине, а также по ширине (при условии соблюдения корректной ширины листа)
Финансовая ответственность 14 лет
Срок эксплуатации более 20 лет - подтверждается испытаниями в камере старения
Срок эксплуатации более 20 лет. Финансовая ответственность - 14 лет.
Листы Novattro имеют срок эксплуатации не менее 20 лет, что подтверждается протоколами испытаний в камере старения в ГУП НИИ Мосстрой и ООО "АКАДЕМ-СИБ". (см. вкладку Документы)Ответственность производителя до 14 лет фиксируется в Декларации гарантии качества продукции ООО "СафПласт".

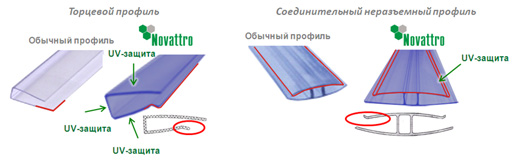

УФ защитный слой
защищает профили и термошайбы, так же как листы поликарбоната. Незащищенный поликарбонат разрушается под солнечными лучами, поэтому использовать комплектующие из поликарбоната можно только с УФ защитой.
Долговечный монтаж

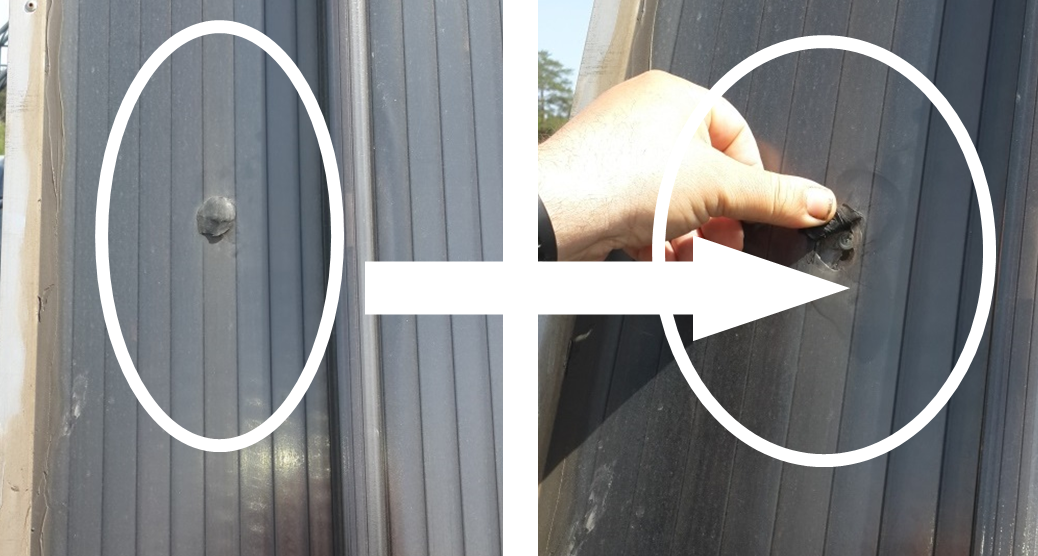

конструкция даже из качественных листов поликарбоната прослужит не долго, если использованы неподходящие комплектующие. Так, монтаж саморезами без термошайб и соединение листов без профилей не учитывает термическое расширение поликарбоната (0,065 мм/моС). Последствия могут быть катастрофичны: при нагревании под солнцем поликарбонат начинает расширяться, место крепления саморезами разрывается, образуя микро и макро трещины, через которые попадает грязь и влага; и даже это может привести к "вырыванию"листов поликарбоната из конструкции.
Удобная конструкция профилей
- Усовершенствованный загиб кромки профиля облегчает работы по сборке конструкций;
- Позволяет экономить время и усилия при сборке
- Защищает профиль от механических повреждений при сборке
Размер и вес поликарбонатных профилей Novattro
Профиль HP - профиль неразъёмный соединительный - для прямоскатного соединения листов поликарбоната и опорной конструкции.
Профиль HСP (крышка+база) - профиль разъёмный соединительный - для арочного и прямоскатного соединения листов поликарбоната на опорной конструкции. Профиль составной: база и крышка.
Профиль UP - торцовой профиль для герметизации торцов сотового поликарбоната.
|
Тип профиля |
Форма поперечного сечения профиля |
Геометрические размеры |
Вес профиля |
Толщина стенок |
Длина |
|
|---|---|---|---|---|---|---|
| А | Б | |||||
| Профиль соединительный неразъемный | ||||||
| HP 4-6 |
|
8,8 мм | 52 мм | 585 гр | 0,8 мм |
6 м |
| HP 8 | 10,8 мм | 70 мм | 784,8 гр | 1,0 мм | ||
| HP 10 | 14 мм | 84 мм | 1 405 гр | 1,25 мм | ||
|
Профиль соединительный разъемный (крышка + база) |
||||||
|
НСР 6-10 (база) |
|
16,48 мм | 56,45 мм | 900 гр |
1,17 мм верхние 1,65 мм боковые |
6 м |
|
НСР 6-10 (крышка) |
|
14,99 мм | 52,66 мм | 720 гр |
1,1 мм верхние 1,5 мм боковые |
|
|
НСР 16-20 (база) |
|
21,12 мм | 65,03 мм | 1 050 гр |
1,2 мм верхние 1,8 мм боковые |
|
|
НСР 16-20 (крышка) |
|
16,85 мм | 63,66 мм | 870 гр |
1,3 мм верхние 1,55 мм боковые |
|
|
Профиль торцевой |
||||||
| UP 4 |
|
6,8 мм | 24 мм | 95 гр гр | 0,9 мм |
2,1 м |
| UP 6 | 9 мм |
25 мм |
125 |
1,0 мм |
||
| UP 8 | 10,5 мм | 140 гр | ||||
| UP 10 | 13 мм | 135 гр | ||||
| UP 16 | 19 мм | 155 гр | ||||
Сертификат ГОСТ Р соответствия ТУ _профили Novattro
Пожарный сертификат профили Novattro
Техническое руководство
Экспертное заключение (СЭЗ)_профили Novattro
Ошибки проектирования и монтажа поликарбонатных конструкций
Химическая устойчивость
Сертификат ГОСТ Р соответствия ТУ термошайбы Novattro
Сертификат ГОСТ Р соответствия ТУ (колпачки)
Пожарный сертификат (колпачки)
Пожарный сертификат на термошайбы
МОНТАЖ

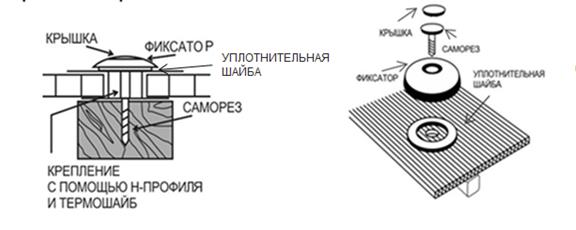

Монтаж термошайбы NOVATTRO
Диаметр отверстия должен быть на 2мм больше диаметра самореза.
Монтаж профилей
Н-образный ПК соединительный профиль NOVATTRO
Простая форма соединения сотового поликарбоната. Этот метод не подходит для толстых листов NOVATTRO.
Rрая листов поликарбоната соединены профилем. Профиль крепится к конструкции по середине профиля. При необходимости можно предварительно оба канала профиля заполнить наполовину силиконом. Такой метод может лучше защитить от атмосферных воздействий, но очень трудно устанавливать правильно и соблюдать чистоту.
HCP - соединительный разъемный ПК профиль NOVATTRO
Профиль состоит из:1. Профиль «База»: более жесткий из двух профилей, на нем установлен защелкивающий механизм. Обычно профиль «База» крепиться к обрешетке винтами через середину профиля.
2. Профиль «Крышка»: более гибкий, чем база. Крышка крепиться к базе вручную, после укладки листов на базу, путем надавливания на профиль. Профиль удерживает с обоих сторон примыкающий лист на месте. Этот тип профилей прост в установке и более надежный. В основном используют сухой метод крепления, так как при установке длинных листов силикон может потерять свою эффективность из-за чрезмерного термического расширения.
UP-торцевой поликарбонатный профиль NOVATTRO
Поверх края листа с алюминиевой (сверху) и перфорированной лентой (снизу листа) крепиться торцевой U-образный или соединительный профиль. Короткая сторона торцевых профилей на листе должна быть обращена внутрь. При этом профиль с нижней стороны листа должен быть смонтирован так, чтобы обеспечить свободный выход конденсата. Для этого рекомендуется просверлить в нижнем торцевом профиле отверстия для отвода конденсата.
Поверх края листа с алюминиевой (сверху) и перфорированной лентой (снизу листа) крепиться торцевой U-образный или соединительный профиль. Короткая сторона торцевых профилей на листе должна быть обращена внутрь. При этом профиль с нижней стороны листа должен быть смонтирован так, чтобы обеспечить свободный выход конденсата. Для этого рекомендуется просверлить в нижнем торцевом профиле отверстия для отвода конденсата.
Поликарбонатные профили Novattro - залог долговечности конструкций из поликабоната
№1 Качество профилей

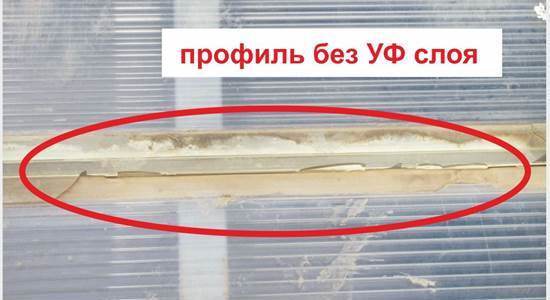

Качественный профиль с гарантированным УФ-слоем обеспечит долговечное соединение конструкции. Если использовать дешевый профиль без гарантии, то даже при использовании качественного поликарбоната конструкции грозят протечки в местах соединения и даже разрушение (внимание, требуйте у продавца (либо см. на сайте) документ, подтверждающий наличии УФ слоя, например декларацию гарантии качества)| Правильный монтаж | НЕправильный монтаж |
|
|
№2 Торцевые профили

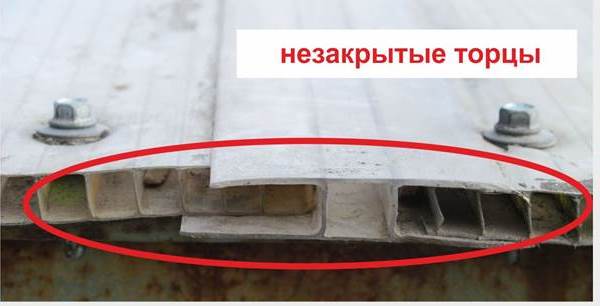

Защищайте торцы сотового поликарбоната скотчем и торцевым профилем Novattro. Скотч для нижней части поликарбоната должен быть перфорированным, а в профиле необходимо сделать отверстия через 10 см для отвода конденсата. Сотовый поликарбонат с не защищенными торцами за несколько недель теряет прозрачность, так как соты забиваются грязью, которая задерживает влагу, в каналах поликарбоната появляются водоросли.| Правильный монтаж | НЕправильный монтаж |
|
 |
№3 Соединительные профили

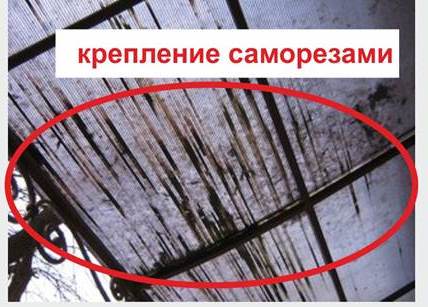

Для крепления листов сотового поликарбоната между собой и к конструкции применяйте соединительные поликарбонатные профили и термошайбы Novattro. Крепление листов напрямую саморезами приводит к разрушению конструкции, так как не учитывается термическое расширение поликарбоната, которое приводит к разрыву места крепления. На первом этапе под солнце поликарбонат нагревается и расширяется, начинает "выгибаться", появляются неровности. После оставания и последующего нагрева, в месте крепления появляется разрыв и грязные следы внутри листа (в место разрыва попадает грязь и влага), появляются протечки. Далее, когда количество разорванных соединение возрастает, поликарбонат может полностью слететь с опорной конструкции. Для избежания подобной ситуации необходимо монтировать листы и панели с учетом термического расширения поликарбоната (см. книгу о применении поликарбоната в строительстве и инструкцию по монтажу в разделе "документы" на этой странице).| Правильный монтаж | НЕправильный монтаж |
|
|
